وصف المنتج

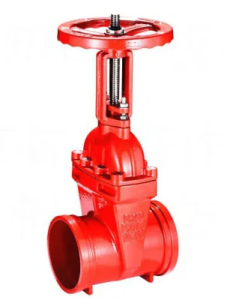

تم تصميم صمام البوابة لمفتوحة بالكامل أو مغلقة بالكاملالوسائط (مثل محلول الماء/الرغوة) التي تمر عبر خط الأنابيب. إنها تعتمد هيكل البوابة الإسفينية لصمام ختم المقعد المرن. يتم استخدام الجذع الدوار لدفع حركة لوحة الصمام لأعلى ولأسفل من خلال الصواميل لتحقيق فتح/إغلاق صمام البوابة. يمكن استخدامه كجهاز تنظيم وإغلاق في خطوط النظام للبناء والبترول والكيماويات والأغذية والمنسوجات وسفن الطاقة والمعادن وغيرها من الصناعات.
الحجم الرئيسي لصمام البوابة المخدد:
الاسم المميز |
50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 250 | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 |
| H | 417 | 452 | 530 | 607 | 720 | 790 | 885 | 1014 | 1190 |
| C | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 |
| X | 18 | 18 | 18 | 18 | 18 | 23 | 23 | 23 | 23 |
| G | 102 | 122 | 138 | 158 | 188 | 212 | 268 | 320 | 370 |
| د (PN10) | 165 | 186 | 200 | 220 | 250 | 285 | 340 | 395 | 445 |
| د (PN16) | 165 | 186 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
مواصفات أداء صمام البوابة المخدد:
الضغط العادي (ميغاباسكال) |
اختبار ضغط الجسم | ضغط اختبار الختم | وسيلة قابلة للتطبيق | درجة الحرارة المطبقة |
| (ميغاباسكال) | (ميغاباسكال) | ( درجة ) | ||
| 1 | 1.5 | 1.1 | ماء | |
| 1.6 | 2.4 | 1.76 | 0~80 | |
| 2.5 | 3.75 | 2.75 |
