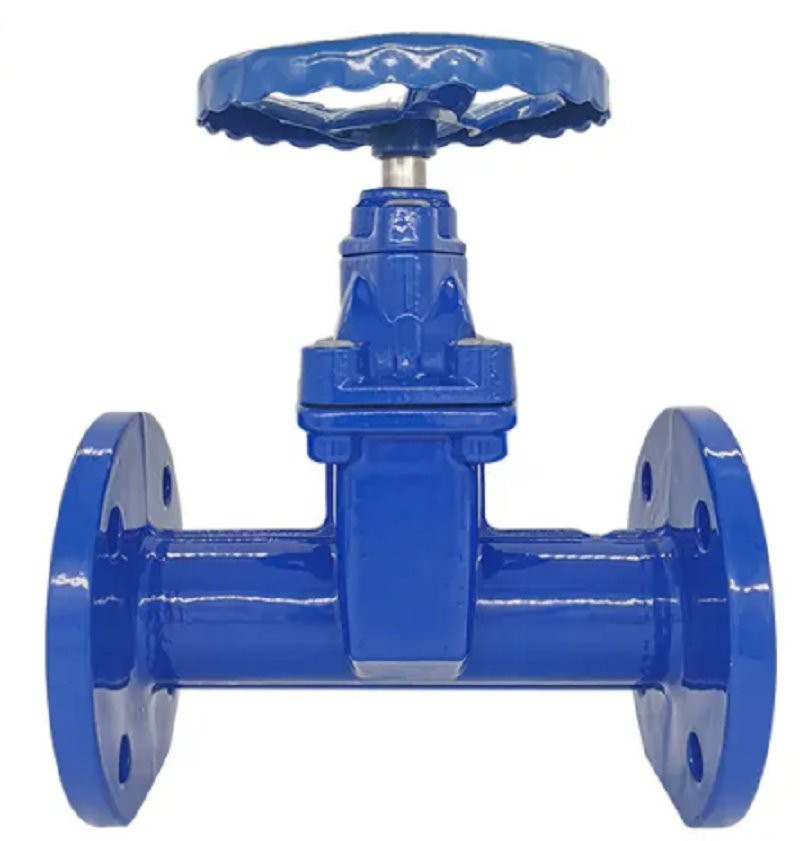

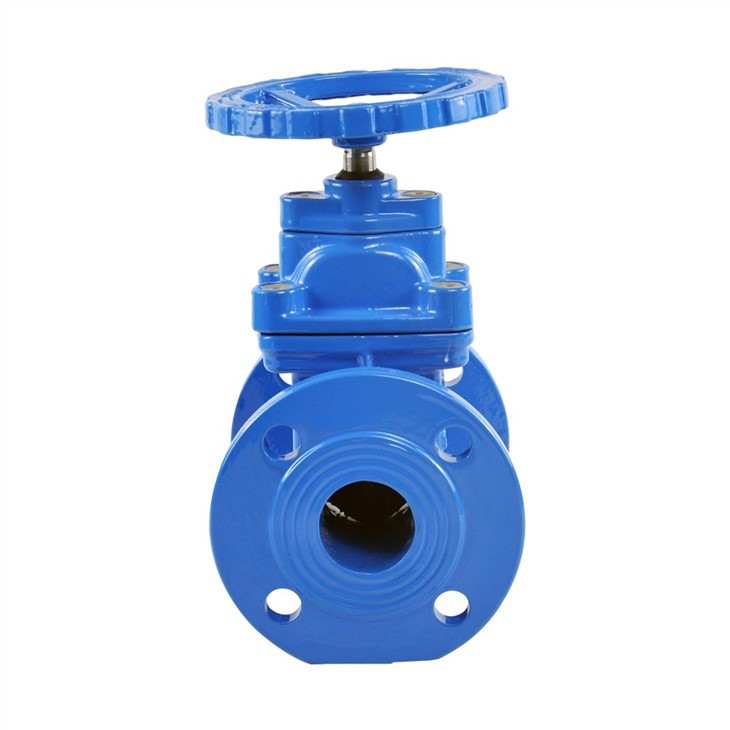

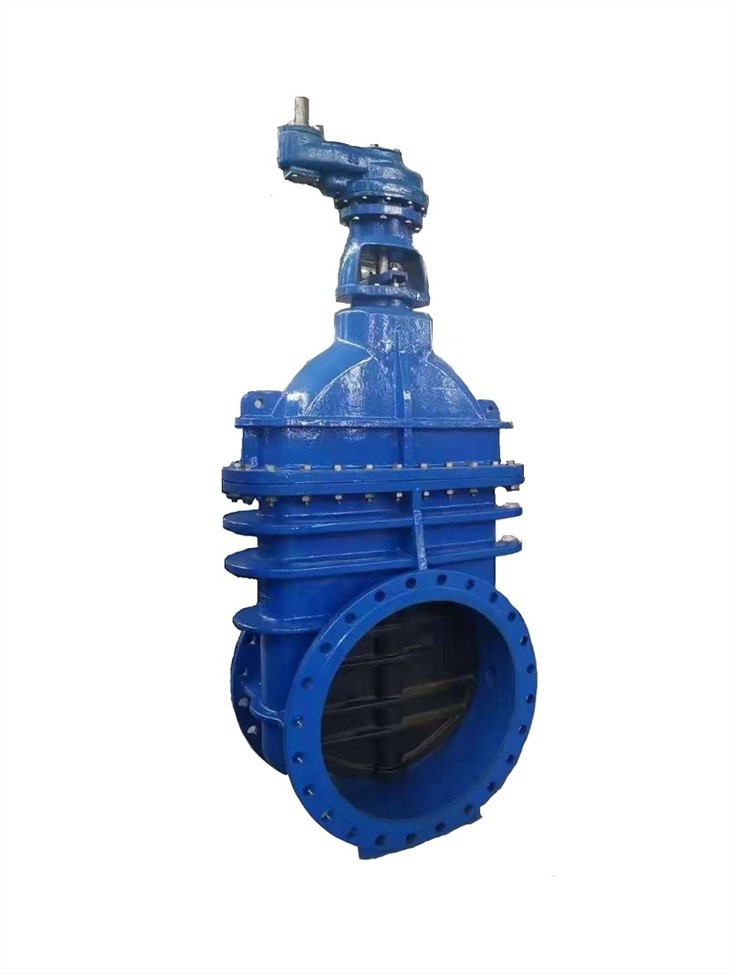

مقدمة من صمام البوابة F5:
صمام البوابة F5 هو نوع من صمام البوابة في هيكل DIN وجهاً لوجه ، ينتمي صمام البوابة F5 إلى صمامات البوابة ذات الهيكل الطويل ، وينتمي صمام البوابة F4 إلى الهيكل القصير. يشتمل صمام البوابة F5 على صمام DIN من الحديد الزهر ، وصمام بوابة من الصلب المصبوب DIN ، وصمام بوابة ضغط عالي أو متوسط DIN ، وصمام بوابة شفة DIN ، وصمام بوابة كهربائي DIN.
طلب:
إنها مناسبة لمياه الصنبور ، والصرف الصحي ، والبناء ، والبترول ، والكيماويات ، والأغذية ، والأدوية ، والمنسوجات الخفيفة ، والطاقة الكهربائية ، والشحن ، والمعادن ، وأنظمة الطاقة ، إلخ.
وصف:
مبدأ عمل صمام البوابة المطاطي غير الجذعي F5:
يعتمد صمام بوابة الختم المطاطي على هيكل إسفين ، والذي يمكن أن يحقق تأثير إغلاق جيد باستخدام البوابة بأكملها لإنتاج تعويض التشوه. الصواميل الجذعية في جسم الصمام ملامسة مباشرة للوسيط ، مع استخدام جذع دوار من خلال الجوز ، مما يؤدي إلى دفع البوابة لأعلى ولأسفل لتحقيق فتح وإغلاق صمام البوابة.
تخصيص:
حجم الصمام: | 1.5"-64" |
فئة الضغط: | PN 6-40 |
ماتيريالس: | حديد الدكتايل ASTM A536 ، الكربون الصلب A216 WCB ، الفولاذ المقاوم للصدأ A351 CF8 / CF8M. |
معايير التصميم والتصنيع: | ضجيج 3352 |
معايير وجها لوجه: | ضجيج 3202 F4.0 |
معايير أبعاد الشفة: | EN 1092-2 PN10 / PN16 |
معايير اختبار الضغط: | ISO 5208 |
قواعد الامتحان: | الختم * 1.1 مرة ، قذيفة * 1.5 مرة |
الجودة / شهادات المنتج: | CE ، ACS ، WRAS ، TS ... |
خيارات مشغل الصمام | عجلة اليد ، والعتاد شطبة ، ناقل الحركة الكهربائي والهوائي |
أنواع اتصال العملية | نوع شفة |
وسط قابل للتطبيق | المياه العذبة ، الصرف الصحي ، مياه البحر ، الغذاء ، الأدوية ، الزيوت بأنواعها ، الأحماض ، القلويات ، إلخ. |
