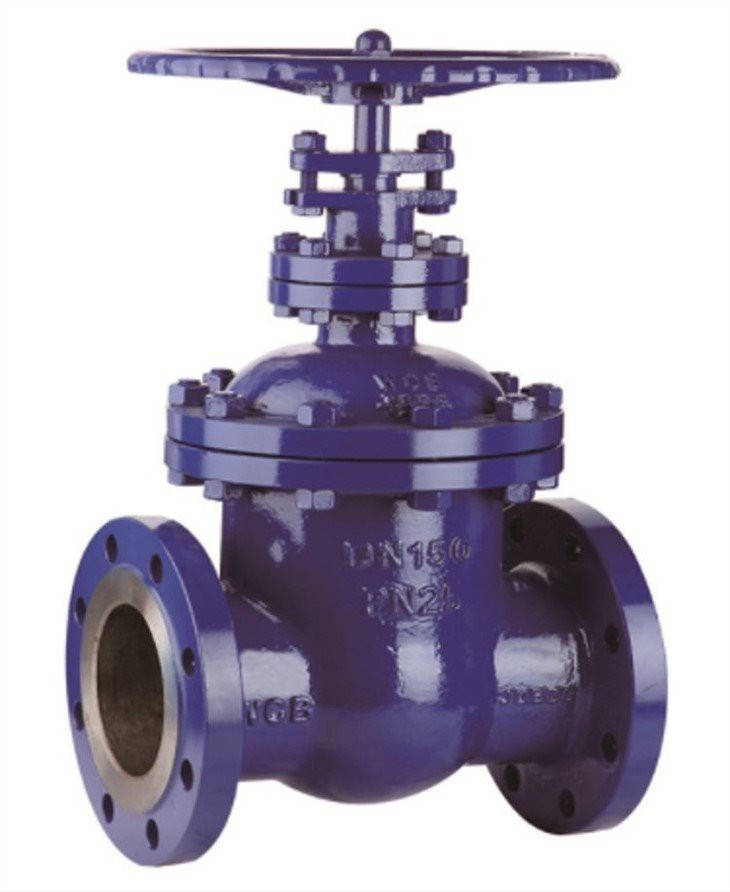

مقدمة من Z45H صمام بوابة شفة الجذعية غير الصاعدة:
يسمى صمام البوابة الجذعية غير الصاعد Z45H أيضًا بصمام بوابة قضيب دوار (يسمى أيضًا صمام البوابة الإسفيني غير المرتفع). يقع الجوز الجذعي على البوابة ، وتقوم العجلة اليدوية بتدوير الجذع لتدوير البوابة ورفعها. عادة ما يكون هناك خيط شبه منحرف أسفل الجذع. بعد المرور عبر الخيط الموجود أسفل الصمام وأخدود التوجيه على القرص ، يتم تغيير الحركة الدورانية إلى حركة خطية ، أي يتم تغيير عزم التشغيل إلى دفع التشغيل. عند فتح الصمام ، يكون مسار التدفق واضحًا عندما يكون ارتفاع رفع البوابة مساويًا لحجم الصمام 1: 1 ، ولكن لا يمكن مراقبة هذا الوضع أثناء التشغيل. في الاستخدام الفعلي ، يكون رأس الجذع علامة ، أي موضع عدم الحركة ، باعتباره موضعه المفتوح الكامل. بالنظر إلى التغيرات في درجات الحرارة ، التي تؤدي إلى ظاهرة القفل ، عادة ما تفتح إلى الموضع العلوي ، ثم تعود 1/2 ~ 1 دورة ، مثل موضع الصمام المفتوح بالكامل. لذلك ، يتم تحديد موضع الفتح الكامل للصمام من خلال موضع البوابة (أي السكتة الدماغية).
طلب:
يتم تطبيق صمام بوابة شفة الساق غير الصاعد Z41H ، على مياه الصنبور ، والصرف الصحي ، والبناء ، والبترول ، والمواد الكيميائية ، والأغذية ، والأدوية ، والمنسوجات ، والطاقة الكهربائية ، وبناء السفن ، والمعادن ، ونظام الطاقة ، إلخ.
وصف:
مواصفات المنتج:
1 ، عجلة القيادة وساق الصمام متصلان معًا وبلا حراك نسبيًا عندما يكون صمام الجذع غير الصاعد قيد التشغيل أو الإيقاف. يتم فتحه وإغلاقه عن طريق تدوير ساق الصمام عند نقطة ثابتة لدفع قرص الصمام لأعلى وخفض البوابة.
2. يدور مسمار الرفع الخاص به فقط ولا يتحرك أبدًا لأعلى ولأسفل. فقط قضيب مكشوف ، والجوز مثبت على لوحة البوابة. يتم تثبيت الصواميل على البوابة ، والتي يتم رفعها عن طريق دوران المسمار ، ولا يوجد إطار باب مرئي.
3. لا يوجد قضيب لولبي مرئي ، على العكس من ذلك ، يمكن لصمام بوابة شفة الجذع الصاعد رؤيته.
تخصيص:
حجم الصمام: | 1.5"-64" |
فئة الضغط: | 150 رطل -2500 رطل (10 بار -250 شريط） |
ماتيريالس: | الكربون الصلب A216 WCB ، الفولاذ المقاوم للصدأ A351 CF8 / CF8M ، سبائك النحاس B 148-95400 / 95800 |
معايير التصميم والتصنيع: | API600، ANSI B16.34.E101، BS1873، GB / T 12234-2007 |
معايير وجها لوجه: | ANSI B16.10 E101، GB / T 12221-2005 |
معايير أبعاد الشفة: | ANSI B16.50 ، ANSI B16.25 ، JB / T79.5 |
معايير اختبار الضغط: | API 598، JB / T9092، GB / T13927 |
قواعد الامتحان | الختم * 1.1 مرة ، قذيفة * 1.5 مرة |
الجودة / شهادات المنتج: | CE ، ACS ، WRAS ، TS ... |
خيارات مشغل الصمام | عجلة يدوية ، محرك ترس مخروطي ، كهربائي ، هوائي ، هيدروليكي |
أنواع اتصال العملية | نوع شفة ، نوع اللحام ، نوع المشبك مخدد |
وسط قابل للتطبيق | الماء ، البخار ، الغاز الطبيعي ، الأكسجين ، الزيت ، البترول ، حمض النيتريك ، حمض الخليك ، اليوريا ، إلخ |
