مقدمة:

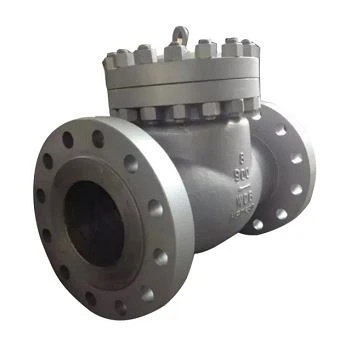

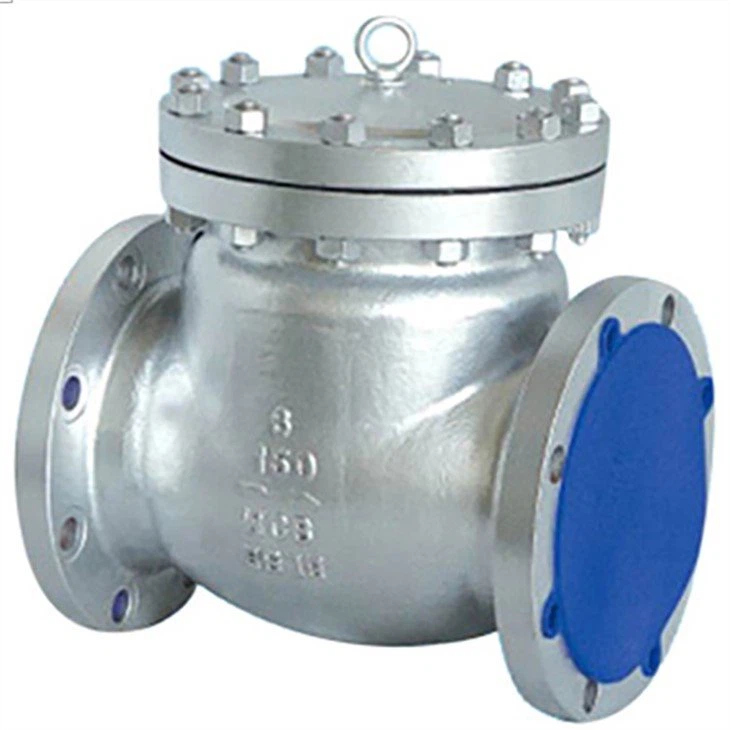

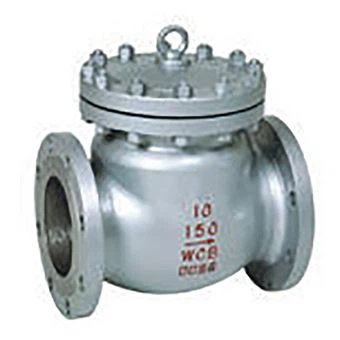

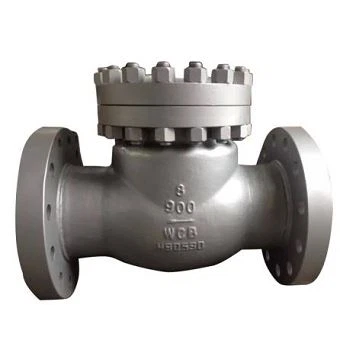

تصميم وتصنيع صمام فحص التأرجح الفولاذي API وفقًا لـ ANSIB16.34 ، متطلبات API 16d القياسية لمعهد البترول الأمريكي لنوع تأرجح قرص صمام الفحص ، قناة التدفق المستقيمة ، خط الأنابيب الأفقي يمكن تركيبه ؛ تم بناء عمود المسمار المتأرجح للتحقق من التأرجح لتقليل التسرب الخارجي
تطبيق:
صمام فحص التأرجح الفولاذي API مناسب للوسط: الماء ، الزيت ، البخار ، الوسط الحمضي ، إلخ. تستخدم المنتجات على نطاق واسع في صناعة البترول ، الكيماويات ، الأدوية ، صناعة الطاقة الكهربائية وظروف العمل الأخرى لخط الأنابيب.
وصف:
تم تصميم المنتج وتصنيعه وفقًا للمعيار الوطني الأمريكي ANSIB16.34 ، يتطلب معيار معهد البترول الأمريكي APl6D أن يكون القرص من النوع المتأرجح ، وقناة التدفق مستقيمة - من خلال النوع ، ويمكن تركيب خط أنابيب أفقي عمودي عمود المسمار المتأرجح مع - هيكل مدمج ، يقلل من عيوب التسرب الخارجي لجسم الصمام ، غطاء الصمام مثبت بمسامير ، تحت الضغط العالي (PN) 10MPa) شفة تعتمد هيكل مانع للتسرب ذاتي الضغط الداخلي - ، مما يجعل المنتج صغير الحجم وخفيف الوزن وموثوق به في الختم.
تخصيص:
|
حجم الصمام: |
1.5"-24" |
|
فئة الضغط: |
16 بار -250 بار |
|
ماتيريالس: |
الكربون الصلب A216 WCB ، الفولاذ المقاوم للصدأ A351 CF8 / CF8M |
|
معايير التصميم والتصنيع: |
ASME B16.34 ، API 602 ، API 6D |
|
معايير وجها لوجه: |
API 6D ، ANSI B16.10.1 |
|
معايير أبعاد الشفة: |
ASME B16.5 ، ASME B16.47 |
|
معايير اختبار ما قبل التأكيد: |
API598 ، API6D |
|
الجودة / شهادات المنتج: |
CE ، ACS ، WRAS ، TS ... |
|
أنواع اتصال العملية |
مشفه ، ملحومة |
|
وسط قابل للتطبيق |
المياه العذبة ، الصرف الصحي ، مياه البحر ، الهواء ، البخار ، الطعام ، الأدوية ، الزيوت ، الأحماض ، القلويات ، إلخ. |
