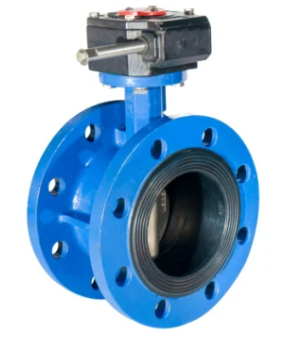

صمام فراشة من النوع U
معلومات تقنية
الحجم DN40-DN1200 مم
الضغط: PN1.0-1.6MPa
التصميم: إسو 5752 / بي أس 5155 / أبي 609
الجسم: الحديد الزهر، حديد الدكتايل
المقعد: EPDM، NBR
الجذع: الفولاذ المقاوم للصدأ، الصلب
القرص: حديد مطاوع مع طلاء النيكل، حديد مطاوع مع طلاء النايلون، الفولاذ المقاوم للصدأ 304/316، البرونز
اتصال شفة: DIN، BS، ISO، ANSI، AS، JIS
مواصفات المنتج
يتناسب نمط الجسم ذو الحواف من النوع U بين حواف FF أو RF
تضمن جلبة PTFE أقصى دعم للعمود والمحاذاة المركزية
قرص مصقول 360 درجة يضمن التشغيل والإيقاف الإيجابي
مقعد خرطوشة مدعم بقوة
رمح قطعة واحدة، مثبت أو محزوزة كلها متاحة
لوحة تثبيت عالمية ISO 5211
وسائل العمل المناسبة: المياه العذبة، الصرف الصحي، الهواء، البخار، الأحماض، القلويات، الأملاح، إلخ.
يشير صمام الفراشة "من النوع U" عادةً إلى نوع من صمامات الفراشة التي لها شكل قرص فريد يشبه الحرف "U" عند النظر إليه من الجانب. تُستخدم صمامات الفراشة بشكل شائع في مختلف الصناعات للتحكم في تدفق السوائل (السوائل أو الغازات) عبر الأنابيب. يتميز تصميم "النوع U" بمزايا وتطبيقات محددة. فيما يلي نظرة عامة على صمام الفراشة من النوع U:
التصميم والخصائص:
يتميز صمام الفراشة من النوع U بقرص ذو شكل نصف دائري أو على شكل حرف U عند عرضه في المقطع العرضي. يقدم تصميم القرص هذا بعض الميزات المميزة:
مسار التدفق دون عائق:يضمن شكل U للقرص الحد الأدنى من العوائق في مسار التدفق عندما يكون الصمام مفتوحًا بالكامل. يعد هذا التصميم مفيدًا للتطبيقات التي تتطلب معدلات تدفق عالية وانخفاضًا في الضغط.
تقليل الاضطراب:يقلل الشكل الانسيابي للقرص من الاضطراب وتقلبات الضغط في التدفق، مما يساهم في التحكم الفعال في التدفق وتقليل التآكل على أسطح الصمام والأنابيب.
التحكم بالاختناق:في حين أن صمامات الفراشة غالبًا ما تستخدم للتحكم في التشغيل والإيقاف، فإن صمامات الفراشة من النوع U يمكن أن توفر أيضًا تحكمًا فعالاً في الاختناق عند فتحها جزئيًا. يسمح شكل القرص الناعم على شكل حرف U بإجراء تعديلات تدريجية على معدل التدفق.
متطلبات عزم الدوران أقل:يمكن لتصميم القرص على شكل حرف U أن يقلل من عزم الدوران المطلوب لفتح وإغلاق الصمام مقارنة بأشكال الأقراص الأخرى، والتي يمكن أن تكون مفيدة للتشغيل اليدوي أو عند استخدام مشغلات أصغر.
التطبيقات:
تجد صمامات الفراشة من النوع U تطبيقات في مختلف الصناعات، لا سيما عندما تكون مزايا التصميم المذكورة أعلاه مفيدة:
معالجة المياه ومياه الصرف الصحي:يتم استخدام صمامات الفراشة من النوع U في محطات معالجة المياه، وأنظمة الصرف الصحي، ومرافق معالجة مياه الصرف الصحي بسبب التحكم الفعال في التدفق وتقليل انخفاض الضغط.
أنظمة التدفئة والتهوية وتكييف الهواء:في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، يمكن استخدام صمامات الفراشة من النوع U لتنظيم تدفق الهواء والسوائل.
المعالجة الكيميائية:مسار التدفق السلس وقدرات الاختناق لصمامات الفراشة من النوع U تجعلها مناسبة للتحكم في تدفق المواد الكيميائية في العمليات الصناعية.
توليد الطاقة:يمكن استخدام صمامات الفراشة من النوع U في محطات الطاقة للتحكم في تدفق الماء، البخار، أو الغازات.
صناعة المواد الغذائية والمشروبات:يمكن استخدام هذه الصمامات في معالجة الأطعمة والمشروبات للتحكم في السوائل مع تقليل الاضطرابات التي قد تؤثر على جودة المنتج.
صناعة اللب والورق:تعتبر صمامات الفراشة من النوع U مناسبة للتطبيقات التي تتضمن اللب والورق والسوائل المختلفة المستخدمة في عملية تصنيع الورق.
التشغيل والتحكم:
يمكن تشغيل صمامات الفراشة من النوع U يدويًا باستخدام مقبض أو رافعة، أو يمكن تشغيلها تلقائيًا باستخدام مشغلات هوائية أو كهربائية أو هيدروليكية للتحكم عن بعد والتكامل في الأنظمة الآلية.
باختصار، يوفر صمام الفراشة من النوع U مزايا من حيث التدفق بدون عائق، وتقليل الاضطراب، والتحكم الفعال في الاختناق. إن تصميمه يجعله مناسبًا تمامًا للتطبيقات التي يعتبر فيها التحكم الفعال في التدفق والحد الأدنى من انخفاض الضغط من الاعتبارات المهمة. عند اختيار صمام الفراشة من النوع U، من الضروري مراعاة عوامل مثل متطلبات التطبيق المحددة، وظروف الضغط ودرجة الحرارة، والتوافق مع السائل الذي يتم التحكم فيه.
