مقدمة من صمام فراشة التوربينات:
يمتلك صمام الفراشة التوربيني هيكل بسيط ، صغير ، خفيف ، فقط من أجزاء قليلة. ويحتاج فقط إلى الدوران 90 درجة ، وسرعة الفتح والإغلاق ، والتشغيل البسيط ، بينما يتمتع الصمام بخصائص جيدة للتحكم في السوائل. عندما يكون صمام الفراشة ذو الحواف في وضع الفتح الكامل ، يكون له نوعان من الختم: ختم مرن وختم معدني.
طلب:
صمام فراشة التوربينات مناسب للمياه العذبة ، الصرف الصحي ، مياه البحر ، الهواء ، البخار ، الطعام ، الأدوية ، جميع أنواع الزيوت ، الأحماض ، القلويات ، إلخ.
وصف:
مواصفات المنتج:

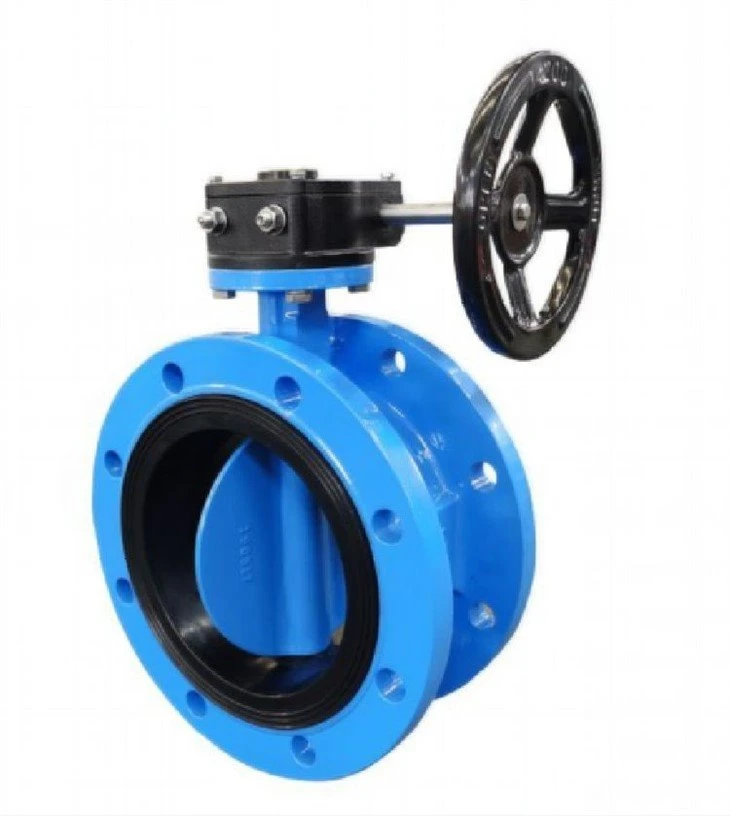

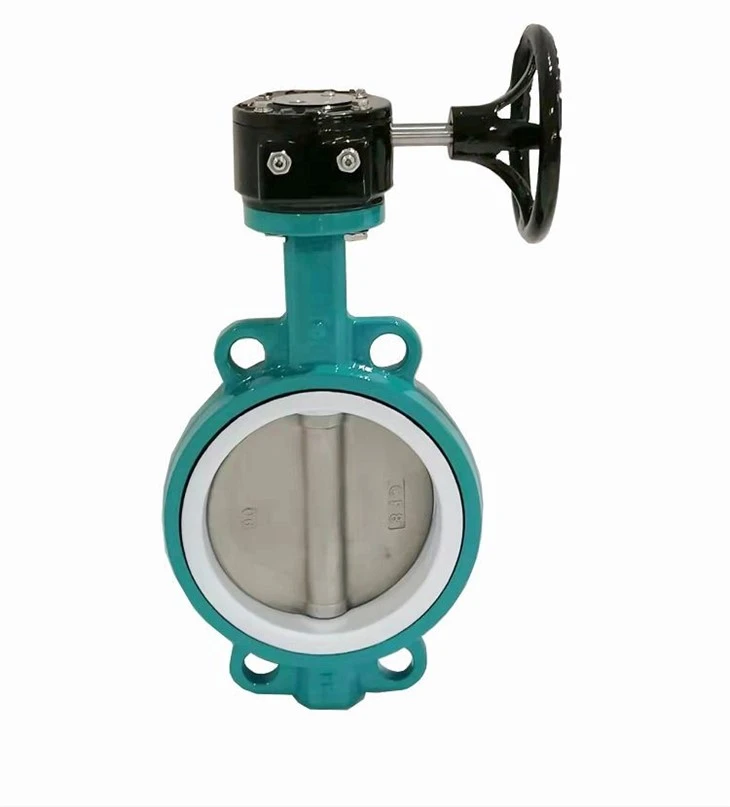

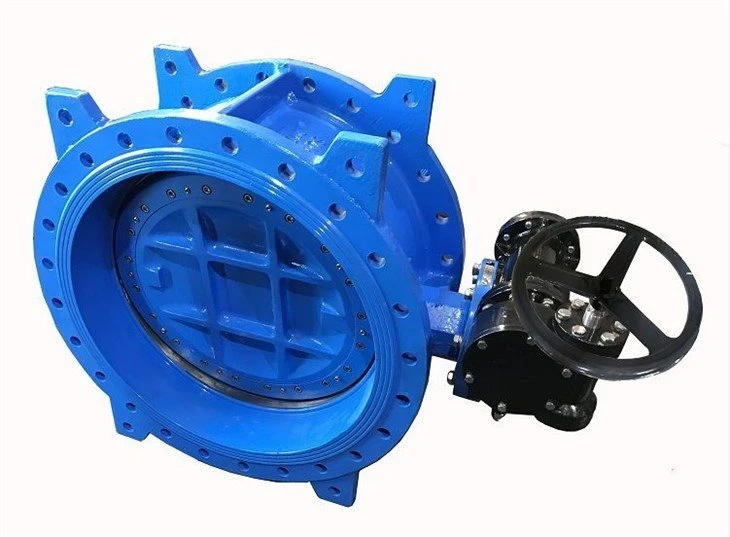

تحتوي صمامات الفراشة الشائعة الاستخدام على ثلاثة أنماط: الرقاقة ، والحافة ، واللحام. يتم توصيل صمام فراشة الرقاقة بين شفتين من الأنابيب مع مسامير ملولبة ؛ صمام الفراشة ذو الحواف هو صمام ذو فلنجات ، مع مسامير على طرفي شفة الصمام المتصلة بشفة خط الأنابيب ؛ يتم لحام صمام الفراشة الملحوم مباشرة بالأنبوب دون الحاجة إلى البراغي.
تخصيص:
حجم الصمام: | 1"-120" |
فئة الضغط: | 125 رطل -150 رطل (PN 10-25) |
ماتيريالس: | حديد الدكتايل ASTM A536 ، فولاذ كربوني A216 WCB ، فولاذ مقاوم للصدأ A351 CF8 / CF8M ، سبيكة نحاسية B 148-95400 / 95800 |
معايير التصميم والتصنيع: | API609 ، BS5155 ، EN593 |
معايير وجها لوجه: | API609 ، EN 558-1 ، DIN3202K1 ، ISO5752 |
معايير أبعاد الشفة: | ASME B16. 1 125 LB / 150LB ، BS4504 PN10 / PN16 ، DIN2501 PN10 / PN16 ، JSIB 2220 10 ك |
معايير اختبار الضغط: | API598 ، WN 12266-1 ، DIN3230 Part3 |
قواعد الامتحان: | الختم * 1.1 مرة ، قذيفة * 1.5 مرة |
الجودة / شهادات المنتج: | CE ، ACS ، WRAS ، TS ... |
خيارات مشغل الصمام | دودة والعتاد ومحرك الدودة |
أنواع اتصال العملية | نوع شفة ، نوع ويفر |
وسط قابل للتطبيق | المياه العذبة ، الصرف الصحي ، مياه البحر ، الهواء ، البخار ، الطعام ، الأدوية ، الزيوت بأنواعها ، الأحماض ، القلويات ، إلخ. |
