ما هي وظيفة الجذع في صمام الكرة الأرضية؟

في عالم الصمامات الصناعية ، تبرز صمامات العالم كمكون حاسم في مجموعة واسعة من التطبيقات. كمورد مخصص لـ Globe Valve ، فقد شاهدت أهمية كل جزء من هذه الصمامات ، وخاصة الجذع. الجذع في صمام الكرة الأرض ليس مجرد قضيب بسيط. يلعب دورًا متعدد الأوجه ودور أساسي في عملية الصمام.

1. البنية الأساسية وآلية الحركة

لفهم وظيفة الساق في صمام الكرة الأرضية ، نحتاج أولاً إلى النظر إلى الهيكل الأساسي للصمام. يتكون صمام الكرة الأرضي النموذجي من جسم ، غطاء محرك السيارة ، القرص ، المقعد ، والساق. الجذع هو قضيب طويل نحيل يربط المشغل (والذي يمكن أن يكون العجلة اليدوية أو المحرك الكهربائي أو الجهاز الهوائي) بالقرص داخل جسم الصمام.

الحركة الأساسية للساق خطية. عندما يتم تشغيل المشغل ، فإنه يدور الجذع ، والذي بدوره ينقل القرص لأعلى أو لأسفل على طول محور الساق. تعتبر هذه الحركة الخطية أمرًا بالغ الأهمية لأنها تحدد ما إذا كان الصمام مفتوحًا أو مغلقًا أو مفتوحًا جزئيًا ، وبالتالي التحكم في تدفق السائل من خلال الصمام. على سبيل المثال ، عندما يتم تشغيل العجلة اليدوية في اتجاه عقارب الساعة ، يحرك الجذع القرص لأسفل نحو المقعد ، ويغلق الصمام تدريجياً ويقيد التدفق. على العكس من ذلك ، فإن منعطف عداد في اتجاه عقارب الساعة من العجلة اليدوية يحرك الجذع والقرص لأعلى ، مما يسمح للسوائل بالمرور.

2. السيطرة على التدفق

واحدة من أهم وظائف الساق في صمام الكرة الأرضية هي التحكم في التدفق. عن طريق ضبط موضع القرص بالنسبة للمقعد ، يتيح الجذع التنظيم الدقيق لمعدل تدفق السوائل. يتيح تصميم صمام الكرة الأرضية تحكمًا دقيقًا نسبيًا مقارنة ببعض الأنواع الأخرى من الصمامات.

تتيح قدرة STEM على تحريك القرص بزيادات صغيرة للمشغلين المرونة لتعيين الصمام في مواقع مختلفة بين مفتوحة بالكامل ومغلقة بالكامل. هذا مفيد بشكل خاص في التطبيقات التي يحتاج فيها معدل التدفق إلى تعديله وفقًا لظروف العملية المتغيرة. على سبيل المثال ، في مصنع المعالجة الكيميائية ، قد يحتاج تدفق المواد المتفاعلة إلى مفاعل إلى التحكم بعناية لضمان حدوث التفاعلات الكيميائية الصحيحة. يتيح جذع صمام العالم للمشغلين إجراء هذه التعديلات بدقة.

تقدم شركتنا مجموعة متنوعة من صمامات العالم لمتطلبات التحكم في التدفق المختلفة. على سبيل المثال ، وشطبة الترس ذات الحواف الصمام العالميتم تصميمه للتطبيقات التي يلزم وجود كمية كبيرة من عزم الدوران لتشغيل الصمام ، مما يتيح التحكم في التدفق السلس والدقيق حتى في أنظمة الضغط العالية.

3. وظيفة الختم

يلعب الجذع أيضًا دورًا حيويًا في الحفاظ على سلامة الختم في صمام العالم. عند إغلاق الصمام ، يضمن الجذع الضغط على القرص بقوة على المقعد ، مما يخلق ختمًا ضيقًا لمنع تسرب السوائل. يتم تحقيق ذلك من خلال المحاذاة المناسبة وحركة الجذع.

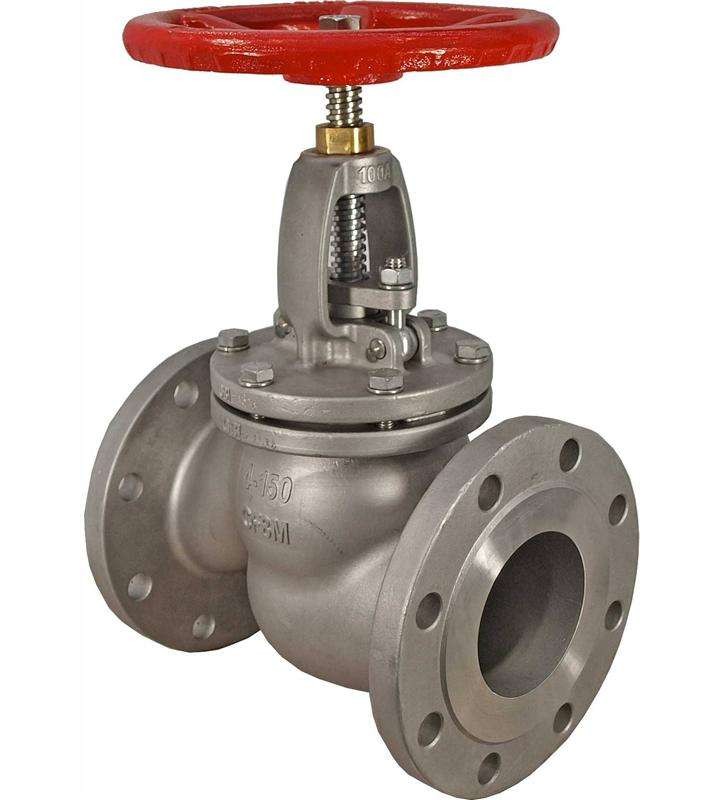

Stainless steel flanged globe valve3

يجب أن يكون الجذع مستقيمًا ولديه الملعب الصحيح لضمان جلس القرص بشكل صحيح. يمكن أن يؤدي أي اختلال أو تلف في الساق إلى ختم غير لائق ، مما يؤدي إلى تسرب. بالإضافة إلى ذلك ، تعد التعبئة حول الساق جزءًا مهمًا من نظام الختم. يمر الجذع عبر التعبئة ، والتي عادة ما تكون مصنوعة من مواد مثل الجرافيت أو PTFE. يتم ضغط التعبئة حول الجذع لمنع السائل من التسرب على طول الجذع.

النوع ب المسمار صمام العالمفي خط منتجاتنا ، تم تصميمه بمواد تعبئة عالية الجودة وجذعية مهندسة جيدة لضمان أداء ختم ممتاز. هذا الصمام مناسب للتطبيقات التي يكون فيها منع التسرب في غاية الأهمية ، كما هو الحال في صناعة النفط والغاز.

4. نقل التشغيل

كما ذكرنا سابقًا ، يعمل STEM كحلقة صلة بين المشغل والقرص. ينقل القوة والحركة من المشغل إلى القرص. يمكن استخدام أنواع مختلفة من المحركات مع صمامات Globe ، ويتم تصميم الساق للعمل في وئام مع هذه المحركات.

للتشغيل اليدوي ، توفر العجلة اليدوية قوة الدوران ، والتي يتم تحويلها إلى حركة خطية بواسطة الجذع. في حالة المشغلات الكهربائية أو الهوائية ، ينقل الساق الطاقة الناتجة عن هذه الأجهزة لتحريك القرص. يجب أن يكون تصميم الجذع قادرًا على تحمل القوى التي يمارسها المشغل دون تشوه أو فشل.

يتم اختيار مواد وأبعاد STEM بعناية بناءً على نوع المشغل وظروف تشغيل الصمام. لتطبيقات الضغط العالية ، يمكن استخدام مواد جذعية أقوى وأكثر قوة ، مثل الفولاذ المقاوم للصدأ. ملكناصمام الكرة الأرضية المصنوع من الفولاذ المقاوم للصدأيتميز بساق فولاذ عالية الجودة غير القابل للصدأ والتي هي مناسبة للاستخدام مع مختلف المشغلات في البيئات القاسية.

5. الصيانة والتفتيش

كما يسهل الجذع صيانة وفحص صمام العالم. نظرًا لأن الجذع متصل بالقرص ، يمكن استخدامه كوسيلة لإزالة القرص للتنظيف أو الاستبدال. من خلال فك الساق أو استخدام الأدوات المناسبة لفصله عن المشغل ، يمكن الوصول إلى القرص وإزالته من جسم الصمام.

أثناء التفتيش ، يمكن أن توفر حالة STEM معلومات قيمة حول الصحة العامة للصمام. قد تشير أي علامات على التآكل أو التآكل أو الضرر على الساق إلى مشاكل محتملة في تشغيل الصمام. على سبيل المثال ، إذا أظهر الساق تآكلًا مفرطًا على الخيوط ، فقد يؤثر ذلك على قدرة الصمام على الإغلاق بشكل صحيح. يمكن أن يساعد الفحص المنتظم في STEM في اكتشاف هذه المشكلات في وقت مبكر ومنع الانهيارات المكلفة.

لماذا تختار صمامات العالم؟

كمورد رائد في صمامات Globe ، نحن ملتزمون بتزويد المنتجات عالية الجودة بأداء ممتاز. تم تصميم وتصنيع صماماتنا باستخدام أحدث تقنيات ومقاييس مراقبة الجودة الصارمة. يتم تصنيع السيقان في صمامات الكرة الأرضية من مواد متميزة ويتم تصنيعها بدقة لضمان التشغيل السلس ، والتحكم الدقيق للتدفق ، وختم موثوق.

سواء كنت في صناعة معالجة المياه أو توليد الطاقة أو المعالجة الكيميائية أو أي مجال آخر يتطلب التحكم في التدفق الموثوق به ، يمكن أن تلبي صمامات العالم احتياجاتك. نحن نقدم مجموعة واسعة من النماذج ، بما في ذلكشطبة الترس ذات الحواف الصمام العالميونوع ب المسمار صمام العالم، وصمام الكرة الأرضية المصنوع من الفولاذ المقاوم للصدأ.

إذا كنت مهتمًا بمنتجاتنا أو لديك أي أسئلة حول صمامات Globe ، فنحن نشجعك على الاتصال بنا للمشتريات ومزيد من المناقشة. فريق الخبراء لدينا مستعد لمساعدتك في العثور على حلول الصمام الأكثر ملاءمة لتطبيقاتك المحددة.
