ما هو الفرق بين صمام بوابة الجذعية الصاعدة وصمام قرصة؟

ما هو الفرق بين صمام بوابة الجذعية الصاعدة وصمام قرصة؟

كمورد لارتفاع صمامات بوابة الجذعية ، غالبًا ما أواجه استفسارات حول الاختلافات بين أنواع مختلفة من الصمامات. من بين أكثر الأسئلة شيوعًا التمييز بين صمام بوابة الجذعية الصاعدة وصمام قرصة. في منشور المدونة هذا ، سوف أتغلب على الميزات الفريدة والتطبيقات والمزايا لكل نوع صمام لمساعدتك في اتخاذ قرار مستنير لاحتياجاتك المحددة.

ارتفاع صمام بوابة الجذعية

صمام بوابة الجذعية الصاعدة هو صمام حركة خطي يستخدم لبدء أو إيقاف تدفق السائل في خط أنابيب. يتكون من بوابة ، وهو قرص مسطح أو على شكل إسفين يتحرك عموديًا إلى اتجاه التدفق لفتح أو إغلاق الصمام. يرتفع الجذع ، الذي يتم توصيله بالبوابة ، أو ينخفض ​​عند تشغيل الصمام ، مما يوفر إشارة مرئية لموضع الصمام.

تتمثل إحدى الميزات الرئيسية لصمام بوابة الجذعية الصاعدة في تصميمها الكامل ، مما يعني أن فتحة الصمام هي نفس حجم خط الأنابيب ، مما يؤدي إلى الحد الأدنى من انخفاض الضغط وتدفق غير مقيد. هذا يجعلها مثالية للتطبيقات التي يلزم فيها معدل تدفق مرتفع ، كما هو الحال في محطات معالجة المياه وخطوط أنابيب النفط والغاز ومرافق توليد الطاقة.

ميزة أخرى من صمام بوابة الجذعية الصاعدة هي إمكانية الإغلاق الضيقة. تم تصميم البوابة لتوفير ختم إيجابي مقابل مقاعد الصمام ، مما يمنع أي تسرب عند إغلاق الصمام. هذا يجعلها مناسبة للتطبيقات التي يكون فيها الإغلاق الموثوق به أمرًا ضروريًا ، كما هو الحال في أنظمة الحماية من الحرائق ونباتات المعالجة الكيميائية.

تتوفر صمامات بوابة الجذعية المتزايدة في مجموعة متنوعة من المواد ، بما في ذلك الحديد الزهر ، والفولاذ الكربوني ، والفولاذ المقاوم للصدأ ، والصلب من سبائك ، لتناسب ظروف التشغيل وأنواع السوائل المختلفة. يمكن أيضًا تجهيزها بأنواع مختلفة من المحركات ، مثل عجلات اليد والمحركات الكهربائية والأسطوانات الهوائية والمضخات الهيدروليكية ، لتوفير التشغيل البعيد أو الآلي.

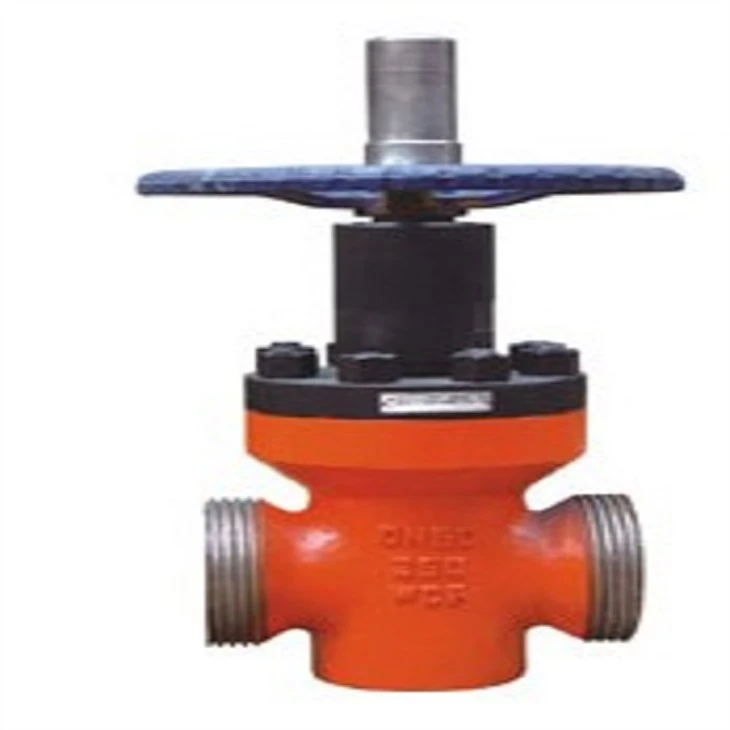

لمزيد من المعلومات حول صمامات بوابة الجذعية الصاعدة لدينا ، يمكنك أيضًا استكشافناصمام بوابة موازيةوF4 GATE VALVE F4المنتجات ، والتي تقدم ميزات وفوائد مماثلة.

صمام قرصة

صمام القرص هو صمام مرن يستخدم أنبوبًا أو غلافًا مرنًا للتحكم في تدفق السائل. يعمل الصمام عن طريق قرص الأنبوب أو الأكمام المغلقة باستخدام مشغل ميكانيكي أو هوائي ، والذي يمنع تدفق السائل من خلال الصمام. عند إطلاق المشغل ، يعود الأنبوب أو الأكمام إلى شكله الأصلي ، مما يسمح للسائل بالتدفق بحرية.

واحدة من المزايا الرئيسية لصمام القرص هي قدرتها على التعامل مع السوائل الكاشطة والتآكل واللزجة. يوفر الأنبوب أو الأكمام المرنة مسارًا ناعمًا دون عائق ، مما يقلل من خطر الانسداد والتآكل. هذا يجعلها مناسبة للتطبيقات في الصناعات مثل التعدين ، ومعالجة مياه الصرف الصحي ، ومعالجة الأغذية ، حيث يحتوي السائل على المواد الصلبة أو الملوثات الأخرى.

فائدة أخرى من صمام قرصة هي تصميمه البسيط والموثوق. يحتوي الصمام على عدد قليل من الأجزاء المتحركة ، مما يقلل من خطر الفشل الميكانيكي ومتطلبات الصيانة. من السهل أيضًا تثبيت وتشغيل ، مما يجعله حلاً فعالًا من حيث التكلفة للعديد من التطبيقات.

تتوفر صمامات قرصة في مجموعة من الأحجام والمواد ، بما في ذلك المطاط ، PVC ، والبولي يوريثان ، لتناسب ظروف التشغيل المختلفة وأنواع السوائل. يمكن تشغيلها يدويًا أو هولاً أو كهربائيًا ، اعتمادًا على متطلبات التطبيق.

في بعض الحالات ، أ150 رطل التحقق من صماميمكن استخدامها بالاقتران مع صمام قرصة لمنع التدفق الخلفي وضمان التشغيل السليم للنظام.

الاختلافات الرئيسية

الآن بعد أن أصبح لدينا فهم أفضل لميزات ومزايا كل نوع من أنواع الصمام ، دعنا نقارن الاختلافات الرئيسية بين صمام بوابة الجذعية الصاعدة وصمام قرصة:

• آلية التحكم في التدفق: يستخدم صمام بوابة الجذعية الصاعدة بوابة لفتح وإغلاق الصمام ، بينما يستخدم صمام القرص أنبوبًا أو غلافًا مرنًا للتحكم في التدفق.
• خصائص التدفق: توفر صمامات بوابة الجذعية الصاعدة تصميمًا كاملًا مع الحد الأدنى من انخفاض الضغط ، في حين أن صمامات القرص قد يكون لها مسار تدفق مقيد قليلاً بسبب وجود الأنبوب أو الأكمام.
• القدرة على الإغلاق: توفر صمامات بوابة الجذعية الصاعدة إغلاقًا ضيقًا مع ختم إيجابي ، بينما تعتمد صمامات القرص على ضغط الأنبوب أو الأكمام لمنع التدفق.
• ملاءمة سوائل مختلفة: تصاعد صمامات بوابة الجذعية مناسبة لمجموعة واسعة من السوائل ، بما في ذلك السوائل النظيفة والغازات والبخار ، في حين أن صمامات القرص مناسبة بشكل خاص للسوائل الكاشطة والتآكل واللزجة.
• متطلبات الصيانة: قد تتطلب ارتفاع صمامات بوابة الجذعية المزيد من الصيانة بسبب وجود أجزاء متحركة ، في حين أن صمامات القرص لها تصميم أبسط مع عدد أقل من الأجزاء المتحركة ، مما يؤدي إلى انخفاض متطلبات الصيانة.

التطبيقات

يعتمد الاختيار بين صمام بوابة الجذعية الصاعدة وصمام قرصة على متطلبات التطبيق المحددة. فيما يلي بعض التطبيقات الشائعة لكل نوع صمام:

• ارتفاع تطبيقات صمام بوابة الجذعية:

  • محطات معالجة المياه
  • خطوط أنابيب النفط والغاز
  • مرافق توليد الطاقة
  • أنظمة الحماية من الحرائق
  • مصانع المعالجة الكيميائية

• تطبيقات صمام قرصة:

  • التعدين ومعالجة المعادن
  • معالجة مياه الصرف الصحي
  • معالجة الأغذية والمشروبات
  • التصنيع الصيدلاني
  • صناعة اللب والورق

خاتمة

في الختام ، كل من صمامات بوابة الجذعية الصاعدة وصمامات قرصة لها ميزات ومزايا وتطبيقات فريدة من نوعها. عند اختيار صمام لاحتياجاتك المحددة ، من المهم النظر في عوامل مثل نوع السائل ومعدل التدفق والضغط ودرجة الحرارة وقدرة الإغلاق المطلوبة.

كمورد لصمامات البوابة الجذعية الصاعدة ، لدينا الخبرة والخبرة لمساعدتك في اختيار الصمام المناسب لتطبيقك. تم تصميم الصمامات لدينا وتصنيعها وفقًا لأعلى معايير الجودة ، مما يضمن أداءً موثوقاً وحياة طويلة الخدمة.

إذا كنت مهتمًا بمعرفة المزيد عن صمامات GATE الصاعدة الخاصة بنا أو ترغب في مناقشة متطلباتك المحددة ، فيرجى الاتصال بنا للحصول على استشارة. نتطلع إلى العمل معك لتوفير أفضل حل صمام لاحتياجاتك.

مراجع

• كتيب Valve ، الذي حرره روبرت دبليو ماكيتا
• مجلة Valve World
• ASME LOALER و CUSTION CODE
